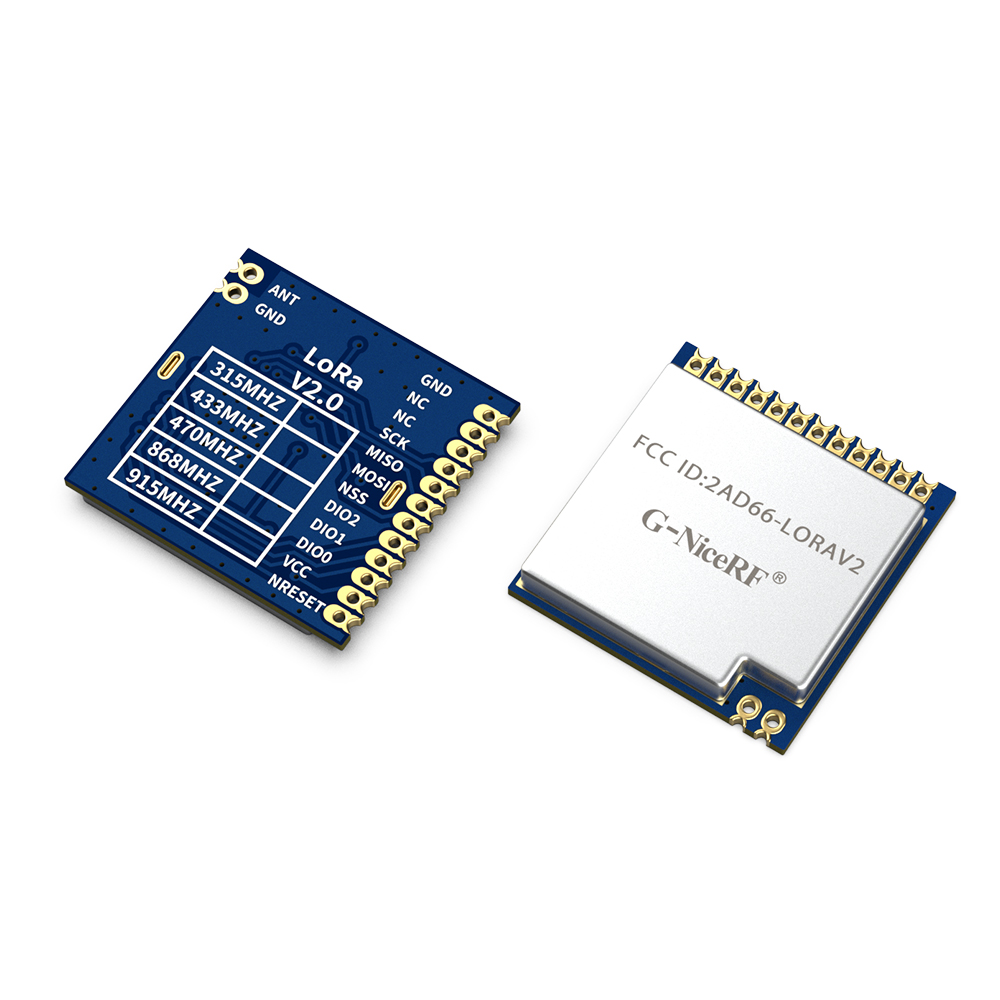

LoRa1276-915: Módulo LoRa Front-end SX1276 de 915 MHz com certificação FCC ID

O módulo LoRa LoRa1276 integra o chip transceptor RF Semtech SX1276, que adota a técnica de modulação por salto de frequência LoRa Spread Spectrum. Sua distância de comunicação e sensibilidade de recepção são muito superiores às atuais modulações FSK e GFSK. Os múltiplos sinais não se afetam, mesmo em ambientes com alta frequência; possui forte desempenho antiparasitário. O interruptor de antena deste módulo é integrado e controlado pelo chip. Seu tamanho compacto é compatível com uma potência de saída de 100 mW. Pode ser amplamente utilizado em leitura de medidores sem fio, controle industrial remoto e outras indústrias.
O LoRa1276 está em conformidade com os padrões de produção e testes sem chumbo e atende aos padrões RoHS e REACH.
LoRa1276-915 obteve a certificação de ID da FCC.

Contactus

DOWNLOAD

Características do módulo LoRa SX1276 LoRa1276

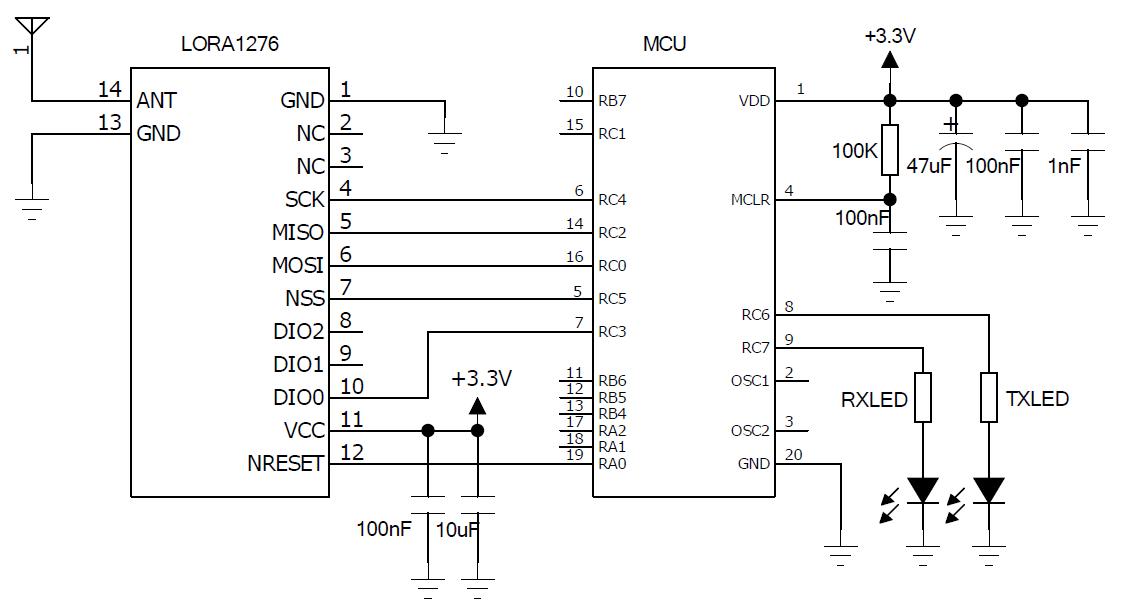

Circuito de aplicação do módulo front-end sem fio LoRa 915MHz LoRa1276 - 915

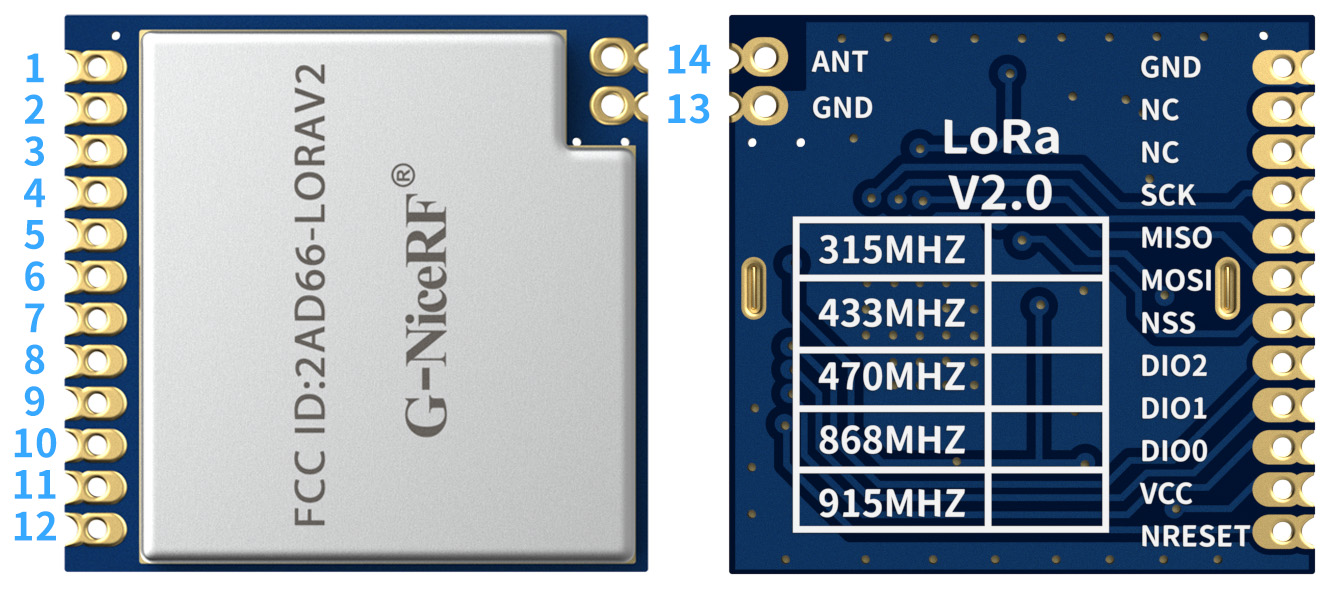

Definição de pinos do módulo front-end sem fio LoRa 915MHz LoRa1276 - 915

Pino Nº.	Nome do PIN	Descrição
1	Terra	aterramento de energia
2	NC	Vazio
3	NC	Vazio
4	SCK	Relógio serial para interface SPI
5	MISSÔ	Saída SPI para dados SPI
6	MOSI	Entrada SPI para dados SPI
7	NSS	Habilitar SPI
8	DIO2	E/S digital, personalizável
9	DIO1	E/S digital, personalizável
10	DIO0	E/S digital, personalizável
11	VCC	Fonte de alimentação conectada (padrão 3,3 V)
12	NRESET	Redefinir entrada
13	Terra	aterramento de energia
14	FORMIGA	Conecte com antena coaxial de 50 ohms

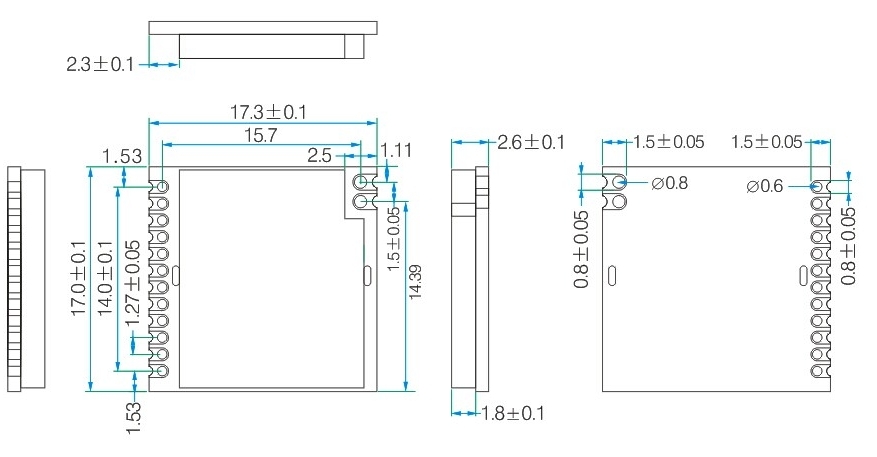

Dimensões mecânicas do módulo front-end sem fio LoRa 915MHz LoRa1276 - 915
